Корпус редуктора КР.00.000 (тип І) КР.01.000 (тип II)

Опис:

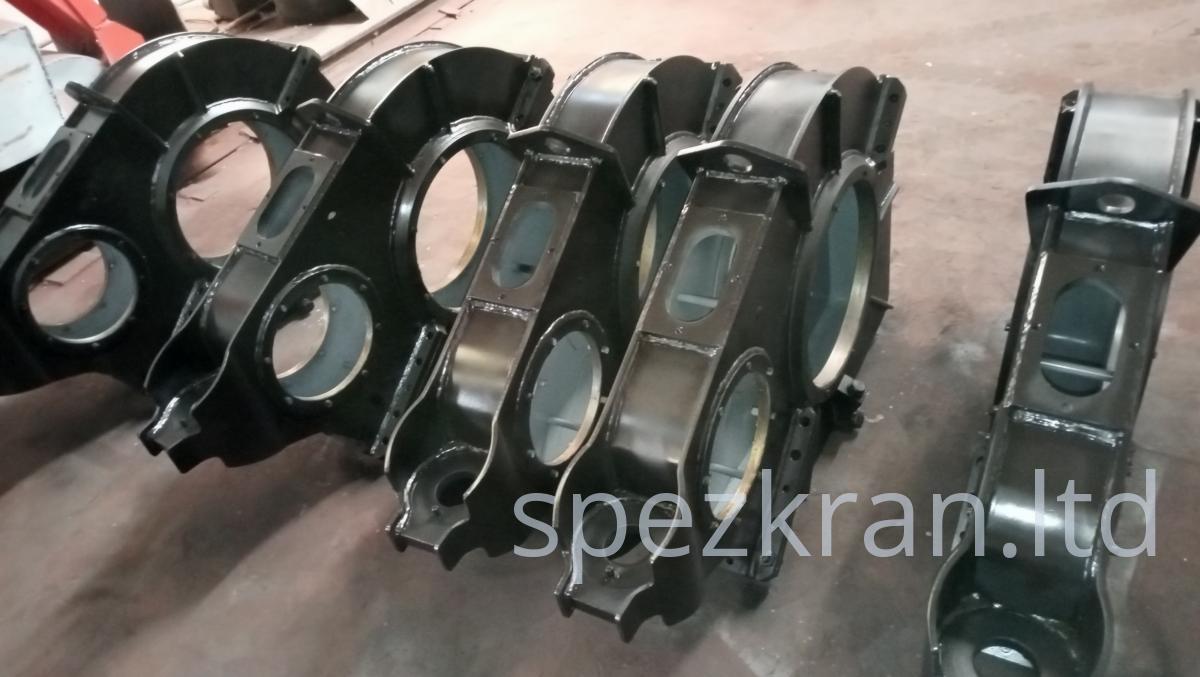

Корпус редуктора, вироблений у зварювальному виконанні, призначений для заміни литих корпусів редуктора корпусу верхнього 224.30.10.100 та корпусу нижнього 260.30.10.135, що використовуються на електропоїздах серій ЭР2Р, ЭР2Т, ЭР9Т.

Редуктор КР.00.000 (тип I) електропоїзда серій ЭР2Р, ЭР2Т, ЭР9Т

Корпус верхній 224.30.10.100
Корпус нижній 260.30.10.135

Матеріал корпуса

сталь 09Г2С
сталь 20

Товщина основних стінок, мм 10
Міжцентрова відстань зубчастої передачі 490
Габаритні розміри, мм:
   - довжина 1295 ±5
   - ширина 245 ±2
   - висота 847 ±3
Маса, кг 200 ±2,5%

Редуктор КР.01.000 (тип ІI) електропоїзда серій ЭР2, ЭР9П, ЭР9М, ЄР9Э

Корпус верхній 62.30.10.100
Корпус нижній 106.30.10.192

Матеріал корпуса

сталь 09Г2С
сталь 20

Товщина основних стінок, мм 10
Міжцентрова відстань зубчастої передачі 485
Габаритні розміри, мм:
   - довжина 1295 ±5
   - ширина 257 ±2
   - висота 833 ±3
Маса, кг 170 ±2,5%
